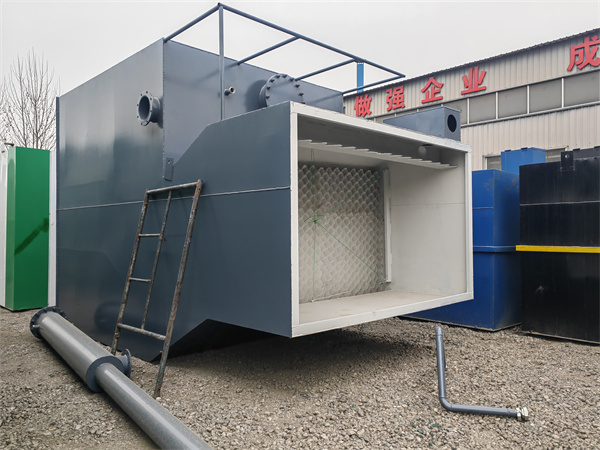

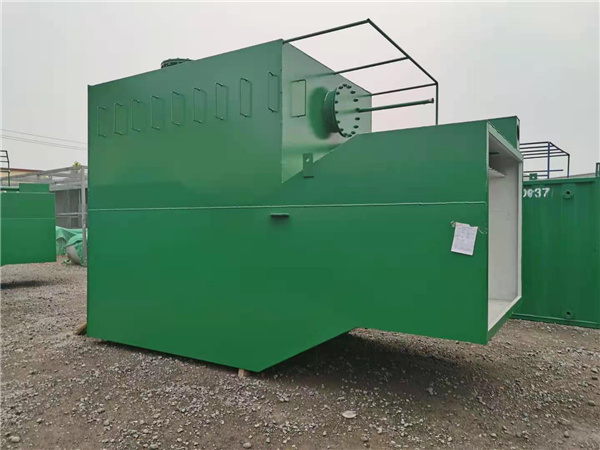

一體化凈水裝置

一、概述

一體化凈水裝置包括布水、反應、沉淀、過濾、集水、集泥、自動反洗八個主要單元，內裝PPC斜管填料及各種規格精制濾料，設備主殼體均為碳鋼制作，內外部采用特殊涂料進行防腐處理，使用壽命長，使用范圍廣，性能卓越，廣泛用于大、中、小型水公司（站）的建設和改造。該裝置技術先進，設計新穎，結構緊湊，節約面積和投資，管理簡單，操作方便，處理原水濁度小于3000mg/L（短時間可達3000mg/L）,出水濁度不小于3 mg/L，經加氯消毒，即可達國家飲用水標準。

二、工作原理

一體化凈水裝置系統：由混凝池、沉淀池、過濾池、水質穩定加藥裝置、反沖洗裝置、水泵及電氣控制柜組成。

1、混凝池：采用WTH管道靜態混合器，通過水力自動混合混凝劑。投加混凝劑的原水由進水管進入混凝池內，用特制的渦流反應和混凝劑混合，使水中的懸浮物和混凝劑充分接觸反應形成礬花。一般凈水裝置是采用渦流反應來使水和混凝劑混和，但效果受水量的變化而不穩定。也可用特制的攪拌機攪動，使水中的懸浮物和混凝劑充分接觸反應形成礬花，不受水量變化而影響效果。

2、沉淀池：水經加混凝劑混凝后形成礬花，流到設備的沉淀池內經行沉淀，沉淀池采用斜管沉淀法，表面負荷為7-8m3/㎡.h。經過梯形斜板沉淀室沉淀完成固液分離，沉淀下來的污泥排入泥斗

3、過濾池：經沉淀后的水流到過濾池過濾，濾池結構底部為布水管，中部為石英砂，上部為白煤。過濾速度為7~10m/h，沖洗強度14~16L/㎡.s，最后清水流到清水池內消毒處理后飲用。過濾池反沖周期為12小時左右，反沖洗時間為5-10分鐘。過濾部分采用聚苯乙烯濾珠球過濾。

三、性能優點

1. 一體化凈水裝置本身從反應、絮凝沉淀、集水、配水、過濾、體內反洗、排泥等一系列運行程序，均達到了全自動運行的效果，值班人員只要定時作水質監視外，無需對凈水裝置操作管理。

2. 高濃度絮凝層，能使原水中的雜質顆粒在其間得到充分的碰撞接觸，吸附的機率增大，因而能適應各種原水的水溫和濁度，雜質顆粒去除率高，在投加除藻劑的條件下，除藻功能良好。

3. 迅捷的泥渣濃縮室及可調式自動排泥系統，能保證多余的泥渣及時排除，從而保證穩定的雜質顆粒去除率。

4. 高效的絮凝及沉淀效果，使沉淀出水水質一直保持良好的狀態。

5. 新穎的集水系統及最省的集水水頭，使集水更為均勻有效，不僅提高了體積利用率系數，而且其集水水頭極小。

6. 一體化凈水系統自動化，即保證了凈水系統的高效過濾（在原水濁度小于3000mg/L時，濾后水濁度可保持在5mg/L左右），又能自動反沖，無需另設反沖洗水泵或空壓機等電氣設備，而且節省大量基建投資及日常運行、維護、維修、保養費用，使用壽命長。

7. 設備自耗水率低（約在3%左右），對節省寶貴的水資源起著積極作用。

8. 占地面積小，與一般凈水構筑物相比，可節省占地面積50%以上，高度在4.35米左右，室內外均可安置。

9. 便于擴建、改造、搬遷或移地再用。

10. 基建工期短，為常規的澄清過濾設施施工周期的四分之一。

11. 凈水出口高度≥2m，清水池可建半地上式，清水泵為自灌式吸水，同時運行更為可靠。

四、技術參數

以200m3/h的凈水器為例，其技術參數如下：

處理能力：200m3/h

材質：正廠平板Q235鋼

混凝池停留時間：6.5min

過濾區流速：7.2m/h

沉淀池表面負荷：7-8m3/㎡.h

濾層厚度：1200mm

沖洗強度：14~16L/㎡.s

沖洗歷時：5~10min

總停留時間：40-50min

進水壓力：0.06-0.20Mpa

反應區：

布水方式：穿孔管布水

停留時間：19min

沉淀區：

沉淀方式：斜管沉淀

斜管規格：Ф50mm成水平65°角安裝

Ф35mm成水平65°角安裝

過濾區：

濾料：按濾區級配表要求

布水方式：多孔板配排水帽

運行方式：重力流

反沖方式：虹吸反沖

進水管：DN200

出水管：DN200

排水管：DN600

排泥管：DN300

壓力水管：DN80
