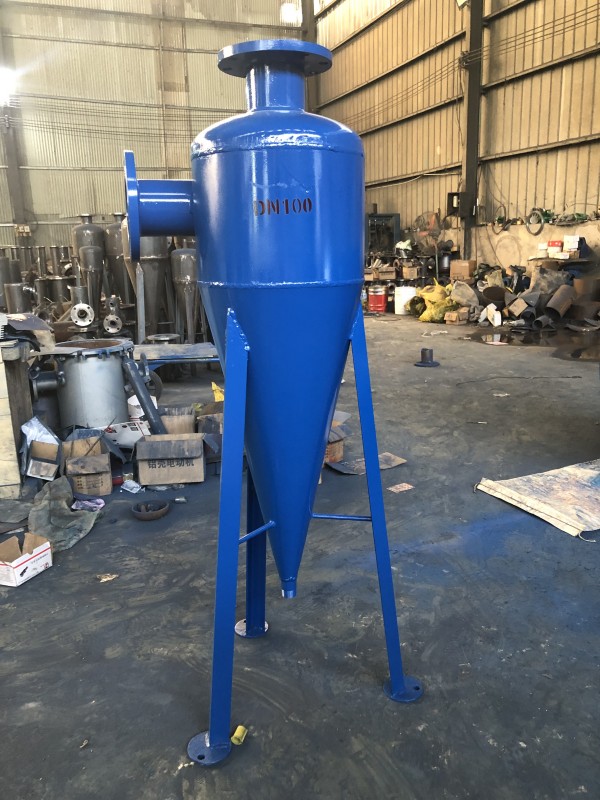

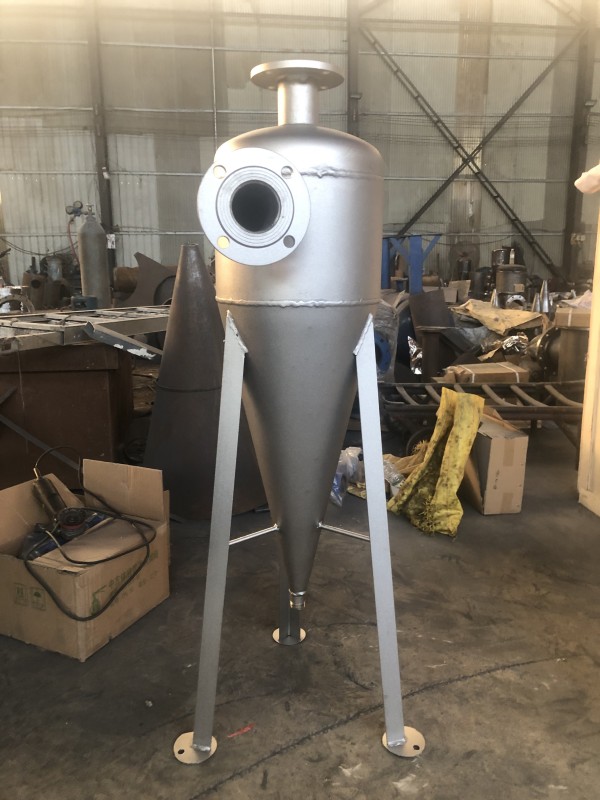

旋流除砂器

旋流除砂器工作原理旋流除砂技術廣泛應用于化工、環保、醫藥、食品、等諸多行業的液固分離。實踐證明，旋流除砂器是一種經濟有效，作簡單，不需要維護，不耗能的綠色環保純物理法水處理設備。

一、工作原理

由于水的密度比沙的密度小，利用高速旋轉的離心力作用，使密度小的水向上走，而水中的沙子等都沉淀到底部，從排污口排出。主要用于地下水井水的處理。廣泛應用于化工、醫藥、食品環保等工業部門。

旋流除砂器按照建設部標準化圖集標準，在多年實踐的基礎上進一步革新，除砂更理想。根據離心沉降和密度差的原理，當水流在一定的壓力從除砂器進口以切向進入設備，會產生強烈的旋轉運動，由于砂水密度不同，在離心力、向心浮力、流體曳力作用下，使密度低的清水上升，由溢流口排出，密度大的砂沉降到底部并由排砂口排出，從而達到除砂的目的。在一定的范圍和條件下，除砂器進水壓力鹽越大，除砂率超高，并可多臺并聯使用。

根據離心沉降和密度差的原理，當水流在一定的壓力下從除砂器進口以切向進入設備，會產生強烈的旋轉運動，由于砂水密度不同，在離心力、向心浮力、流體拽力的作用下，使密度低的清水上升，由溢流口排出，密度大的砂沉降到底部并由排砂口排出，從而達到除砂目的。為保障除砂率，我司建議單臺處理水量到250m3/h，單臺不能滿足系統要求時，可多臺并聯使用。

二、特點及應用

旋流除砂技術很早就在國內外水處理領域廣泛應用，我國建設部也將其編入標準化圖集，該技術已廣泛應用于化工、環保、醫藥等諸多行業的液固分離。

1、結構簡單，成本低廉，易于安裝和作，幾乎不需要維護。

2、與擴大管，緩沖箱等除砂設備相比，具有體積小，處理能力大，節省現場空間。

3、應用范圍：河水、井水除砂，洗煤水、工業選礦、固液分離、液體除氣以及非互溶液體的分離等。

4、應用領域：可應用于空調水處理、化學、石油、礦業、醫藥、紡織等許多行業。

三、設備安裝

1、設備安裝要求

設備用3條地腳螺栓將設備支座固定在基礎臺上。設備基礎臺為混凝土砼制，混凝土基礎臺平面尺寸為圓形或正方形。尺寸如上表。混凝土基礎臺高150mm。

安裝方法及注意事項

1)設備安裝應做好基礎，基礎必須平整，也可直接安裝地面上。

2)安裝管道及水流方向。

3)平面布置

由于該設備工作過程中無運動部件，免維護，因此設計、安裝時可根據現場實際情況布置。設備之間凈距不小于1500mm，設備與墻體凈距不小于1000mm。設備與四周應留出不小于500mm維修空間。

5）典型安裝工藝

6）管道支架

設備進出口的管道上，應以靠近管口處設置管道支架；直接與容器管口相連接的大于或等于DN150的閥門下面宜設置支架。

7）管路連接

旋流除砂器進出水口及排污口連接均為國標法蘭。設備進水口、出水口均需加裝閥門。

四、操作說明

1、使用說明

1）正常工作時，需開啟進、出水閥門，關閉排砂閥；

2）排污時打開排砂閥，直到流出清水；

3）排砂完畢后，關閉排砂閥即可。

4）如排砂壓力不足，可關閉出水口處的閥門。

2、調試及維護:

1）設備安裝應做好基礎臺，基礎臺必須平整，也可直接安裝在地面上。

2）安裝時應注意管道及水流方向。

3）平面布置需要流出管理人員操作空間。由于該設備工作過程無運動部件，即該設備免維護。但需保持入口負荷穩定，排污閥開閉用力均勻。避免人為損壞。

3、注意事項：

1）嚴禁私自拆卸旋流除砂器。

2）旋流除砂器一般應安裝在深井水泵之后位置。

3）系統長期停止運行或季節性停止運行，在系統停止運行前，在水中投加適量緩蝕劑，并采取滿水濕保護的措施，以減小腐蝕，保護系統。

五、設備參數

技術參數

進水壓力：0.2～0.4MPa

壓力損失：0.15～0.2MPa

除砂效率：90%～96%

工作溫度：5～95℃

實踐證明，旋流除砂器是一種經濟有效，操作簡單，不需要維護，一次性投資小，不耗能的綠色環保設備。旋流除砂器按照建設部標準化圖集標準，在多年實踐的基礎上進一步革新，除砂效果更理想。
